什么是法拉第旋转器和隔离器？
什么是法拉第旋光器和法拉第隔离器？
法拉第旋光器 改变光偏振方向的光学元件。它由置于磁场中的磁光晶体构成。法拉第旋光器 通常与其他偏振元件组合法拉第旋光器 形成法拉第隔离器，后者本质上是光的单向阀。
法拉第旋光器和法拉第隔离器 操控偏振光法拉第旋光器和法拉第隔离器 独特的功能和特性，尤其与波片 光学元件 这些是控制偏振的另一种广泛使用的元件）相比。因此，它们已被广泛应用于工业 医疗激光系统、光信号处理、光传感、电信以及科研等众多领域。

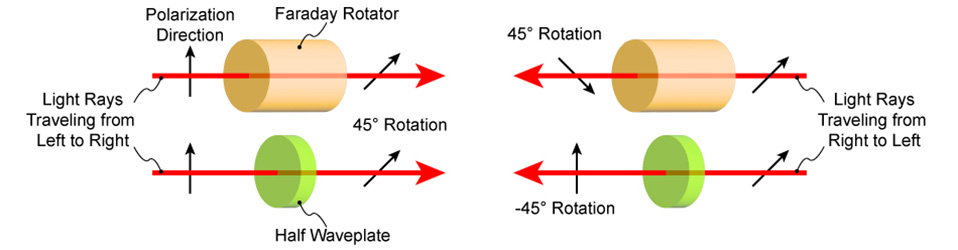

这些独特特性中最重要的是：无论光线以何种方向进入装置，法拉第旋转器总是将偏振方向旋转至同一方向。因此，如果旋转器被配置为使沿一个方向通过的光线顺时针旋转45°，那么对于沿相反方向传播的光线，它也会将其顺时针旋转45°。 经过两次往返，光波的偏振方向将总共旋转90°。
半波片的情况则不同。如果将波片配置为使光在某个方向上偏振旋转45°，那么当光从相反方向通过时，它会使偏振旋转回相同的角度。因此，两次通过后的总偏振旋转角为0°。
法拉第旋光器 将偏振方向旋转至同一方向。因此，如果将其设置为使光偏转45°，光线在该装置中往返通过两次，将产生总共90°的偏转。相比之下，如果将半波片配置为使入射偏振光偏转45°，它只会将返回的光线旋转回其原始方向——净偏转为0°。
另一个重要区别在于法拉第旋光器 产生的旋光角法拉第旋光器 施加的磁场法拉第旋光器 。如果该磁场由电磁铁（而非永磁体）产生，则旋光角的大小可以通过电子方式进行控制。相比之下，半波片必须通过物理旋转才能改变其产生的旋光角。
什么是极化与法拉第效应？
为了更好地法拉第旋光器 我们首先需要退一步，简要谈谈偏振现象。而要理解偏振，我们就必须探讨光的波动性。
光是一种电磁波。当然，我们都熟悉水波。试想一块石头投入池塘的情景。在水面上扩散开来的涟漪就是波。也就是说，它们是水面高度的周期性变化，从中心向外传播。

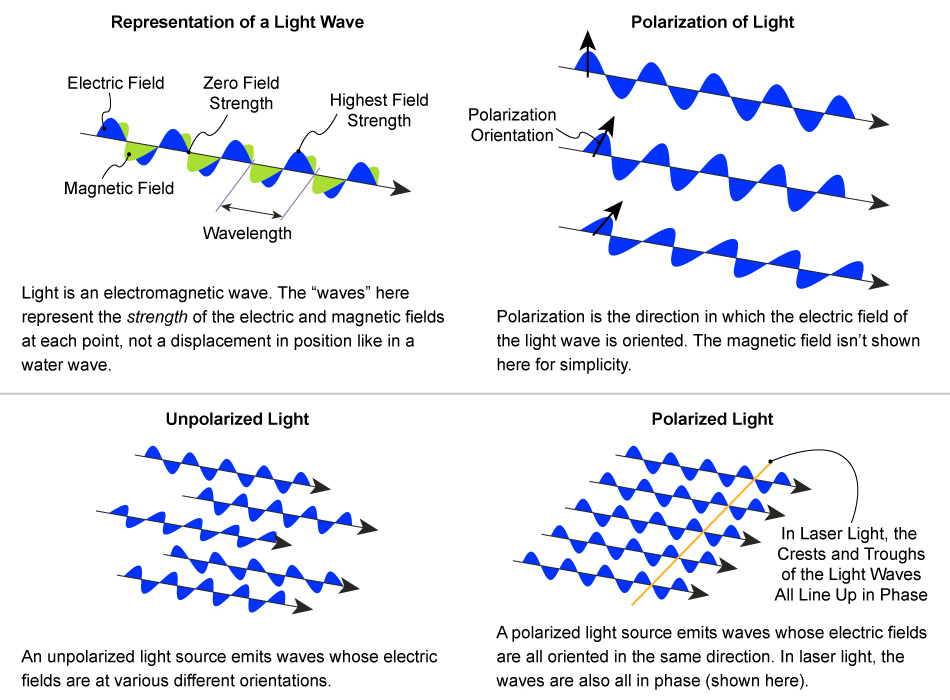

光的电磁波简化模型及偏振概念。
现在试想，如果波不再是水面高度的波动，而是由电场和磁场组成的波。这意味着这些场的强度会随距离周期性地变化，就像水波中水面高度的变化一样。
偏振 simply 指光波太空 的方向。因为，请记住，与仅限于池塘表面的水波不同（这意味着水面高度只能上下波动），光波可以沿任何方向传播。它们无需任何介质即可传播。
物理学家迈克尔·法拉第于1845年发现，当某些材料（称为磁光材料）置于磁场中时，穿过这些材料的光波的偏振方向会发生旋转。这种旋转的幅度与磁场的强度、光在材料内部传播的距离以及该材料的韦尔代特常数成正比。 韦尔德常数仅仅是衡量该特定材料中磁光效应强度的指标。它通常通过测量来确定。
虽然大多数透明介电材料都具有磁光效应，但该效应通常非常微弱。不过，也有少数材料具有较大的韦尔代特常数。 这类材料通常是晶体 铽元素晶体 。其中，铽镓石榴石（TGG）晶体表现出强烈的磁光效应，且在常用波长下吸收率较低。它还具备多种其他理想的物理特性，且成本相对较低。正因如此，TGG成为制造法拉第旋转器和隔离器最常用的材料之一。
什么是法拉第隔离器？
基于法拉第旋光器可以构建多种光子器件，其中法拉第隔离器 是最实用且应用最广泛的一种。它允许偏振光在一个方向上畅通无阻地通过，但会衰减从相反方向进入的大部分光。
法拉第隔离器 的一个常见用途法拉第隔离器 安装在激光器或激光放大器的输出端，以保护其免受背向反射光的损害。具体来说，这种背向反射光光学元件 其他光学元件 或是激光照射的物体（例如，正在被工业 焊接的反射性金属件）反射回激光器的光。 如果强度足够大，背向反射光会损坏激光器。但即使在强度较低的情况下，背向反射光也会导致激光器运行不稳定，例如产生噪声和功率波动。

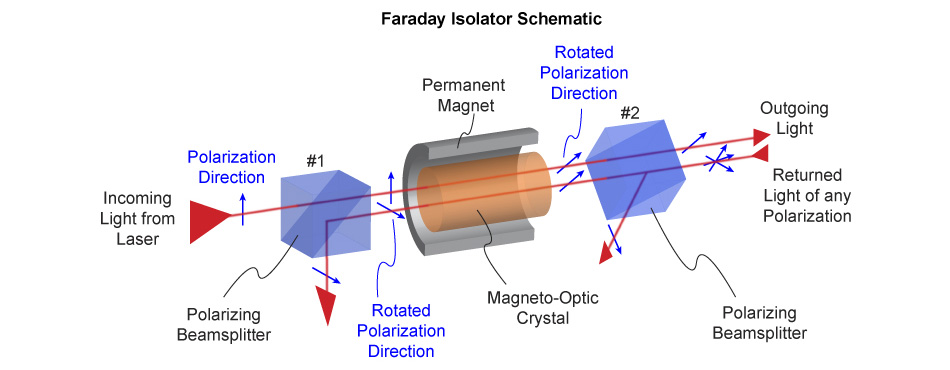

法拉第旋光器的原理简单，如图所示。线性偏振光（从左侧入射）先通过与光偏振方向一致的偏振片（#1），随后法拉第旋光器 光偏振方向旋转45°。 光线穿过另一个与该旋转后偏振方向一致的偏振片（#2），随后进入光学系统和工艺流程。这种配置使得几乎所有的激光光都能无衰减地穿过该装置。
从光学系统或处理过程中反射回来的任何光线，首先会通过一个偏振片（#2），该偏振片会阻挡所有与原始隔离器输出偏振方向不同的光。经过滤的光线随后通过旋转器，并再次发生45°的偏振旋转。这使得其偏振方向与原始方向呈直角。这意味着它将被第一个偏振分光器（#1）阻挡。
法拉第隔离器隔离器的基本工作原理。
设计和制造实用的法拉第隔离器需要平衡多个因素。关键参数通常包括孔径尺寸、波长范围、透射率（正向衰减）以及隔离度（对回波光的阻隔）。整体最大激光功率额定值和激光诱导损伤阈值 LIDT）也常常是需要考虑的因素。当然，所有这些因素都需要与成本，有时还需与物理尺寸或重量进行权衡。
要优化这些各项参数，就需要在永磁体的强度和尺寸、磁光材料所需的性能（特别是吸收率、折射率均匀性和双折射率）、所用薄膜涂层的类型等方面做出设计选择和权衡。
因此，高意 法拉第隔离器 高意 多种不同产品，每款产品都针对不同的应用场景进行了优化。例如，我们为近红外种子激光器提供的紧凑型低功耗旋转器与隔离器，为Sapphire 振荡器提供的EURYS旋转器与隔离器，以及专门设计用于防止405激光器 980激光器 光反馈的TORNOS旋转器与隔离器。
大功率隔离器的新型技术
长期以来法拉第旋光器 一直是650–1100 nm波长法拉第旋光器 首选法拉第旋光器 ，原因有以下几点。例如，它能够以高纯度生长；其韦尔代特常数较高，且对称的立方晶体结构与较低的固有双折射率相结合，使得无需进行精密的对准操作即可轻松实现高隔离度；此外，其成本相对较低。
然而，即便是最纯净的TGG，最终也会因其体吸收而面临性能瓶颈。这种吸收会在晶体内部引起局部升温，从而导致性能受限。随着过去几十年激光器 输出功率激光器 ，TGG固有的吸收特性和热光学特性变得越来越不利。
氟化钾铽（KTF）是一种磁光材料，其透射范围与TGG相似，且维尔代常数也与之相当。 最重要的是，其体吸收系数（低8倍）、热光系数（低15倍）和应力光系数均低于TGG。这些特性共同作用，使其能够避免基于TGG的法拉第隔离器在承受极高激光功率时所面临的隔离性能、光束聚焦和光束质量下降的问题。
早期KTF的制备工作所获得的单晶棒存在气泡、杂质及高散射等问题。这些单晶棒在透光率方面并未比TGG有实质性提升。但高意 多项工艺改进，如今能够以更低的成本生产出更高产率的高品质KTF。这使我们能够生产出一系列具有成本竞争力的法拉第隔离器高意 Ultra系列，该系列专为大功率激光器 设计激光器 并采用了这种材料。
