什么是光纤陀螺仪？

光纤陀螺仪 FOGs）是一种高精度、高准确度的旋转传感器。它们被广泛应用于飞机、航天器、船舶及其他载具的导航和制导系统中。其工作原理是通过测量在光纤线圈内传播的激光光束的干涉现象来感知旋转。

陀螺仪是一种能够检测方位和角速度的装置。最简单的陀螺仪原理是：一个固定在框架内的旋转轮——许多人对其并不陌生，因为它常被用作儿童玩具。角动量使得即使周围的框架在旋转，该轮的方位也能保持不变。

随着20世纪飞行器（先是飞机，随后是火箭）的发展，陀螺仪已不再仅仅是玩具。原因在于，飞行器在导航方面有着地面车辆甚至船舶所不具备的要求。也就是说，它们可以在三个维度上自由旋转和移动。因此，飞行员需要持续掌握飞行器在三个轴向上的姿态，以便操控飞机。

无人火箭和导弹还有一项额外要求。这些飞行器需要在没有人类飞行员监控的情况下，自行感知其姿态和位置。解决这一问题的方案是惯性制导系统（IGS）。IGS利用陀螺仪感知姿态和角运动，从而持续控制飞行器，并计算其与起始点的距离。

最早的陀螺仪是机械式的——由电机驱动的旋转转子，配合各种传感器来读取角速度和姿态信息，并将这些数据提供给飞行员或惯性导航系统（IGS）。这些机械陀螺仪体积相对较大且笨重。它们的性能可能会受到振动的影响，并且需要频繁校准。

干涉式光纤陀螺仪 IFOG）的研发旨在克服机械陀螺仪的局限性。它们利用光纤线圈、高意和光电探测器来检测旋转，而非机械转子。这使得系统体积更小、重量更轻且精度更高。

在IFOG内部，光源在进入光纤线圈之前被分成两束。这两束光分别耦合到光纤的两端，使得一束沿顺时针方向传播，另一束沿逆时针方向传播。

如果线圈沿其轴线旋转，则两束光会发生相对相位偏移。这被称为萨格纳克效应。当两束光离开光纤时，它们会重新结合。任何相位差都会在合光束中产生干涉条纹（明暗交替的图案）。检测器通过感知该图案来测定旋转的角速度。通常，会使用三个线圈，每个线圈都与另外两个呈直角安装，从而同时检测三个轴向的旋转。

IFOG线圈通常是通过将高双折射、保偏光纤绕在中心轴上，然后用保护材料将线圈封装起来制成的。封装方法主要有两种：湿法和干法。湿式IFOG线圈使用液体（如油或水）来保护和支持，而干式IFOG线圈则使用固体（如陶瓷或玻璃）来保护和支持。

湿式IFOG线圈具有更好的温度稳定性，适用于更广泛的环境。但其结构更为复杂，制造难度较大。干式IFOG线圈结构更简单，制造更容易，但对温度变化的敏感度更高。

IFOG光源通常为低功率连续波激光器、超辐射二极管或受激辐射源。探测器通常为光电二极管或光电倍增管。

IFOG 的配置方案几乎无穷无尽——尤其是线圈的绕制方式和封装方式。其他变量还包括线圈中光纤的总长度、各种光学涂层，以及抗辐射能力等特性（特别是对于空间应用而言）。

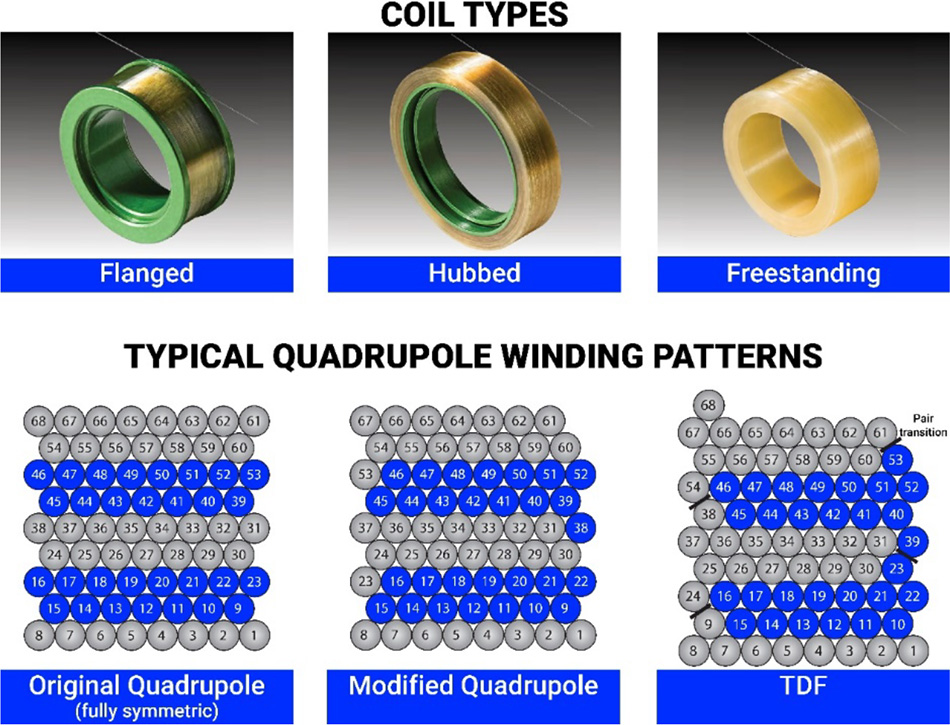

图1. 市售的IFOG线圈具有多种配置，且选项丰富。

但所有这些不同的设计形式，在系统核心的光纤线圈方面都有着相当相似的要求。特别是，某些参数对IFOG的正常性能至关重要。其中最重要的包括插入损耗、偏振消光比（PER）以及波长相关损耗。绕制精度和封装质量同样重要。

要在这些方面取得良好表现，必须能够严格控制光纤本身的制造过程，以及将其卷绕成线圈的工艺。特别是，光纤线圈必须以完全对称的方式进行卷绕（以便沿相反方向传播的光束处于完全相同的条件下）。此外，尽量减少卷绕后光纤所受的机械应力也至关重要。

要重复完成这些任务，需要相当深厚的专业知识和丰富的工艺经验。高意完全垂直整合的IFOG线圈制造能力——从拉制光缆到将其绕制成线圈——以确保达到必要的工艺控制水平，从而持续生产高性能的IFOG线圈。

并不存在一种“最佳”的IFOG类型。在任何具体应用中，所需的性能水平、工作环境以及可接受的尺寸、重量和功耗，都必须与成本进行权衡。

与传统陀螺仪乃至其他非机械技术相比，IFOG（干涉式光子陀螺仪）具有多项显著优势。首先，IFOG灵敏度极高，能够探测到极其微小的旋转运动——其角速度分辨率可达每秒几纳弧度。这一性能比机械陀螺仪高出几个数量级。因此，它们能够提供更高精度的导航和制导。

此外，IFOG 相对不受振动和电磁干扰的影响，且使用寿命长、维护需求低。这使得它们在各种“恶劣”环境或设备难以接近的场合中具有重要应用价值。这包括航天应用，以及船载和水下载具及设备的惯性测量系统。

由于其高灵敏度和高精度，IFOG 常被用于稳定固定结构。例如，IFOG 可测量桥梁、建筑物或天线平台等结构的旋转运动，并将数据反馈给控制系统以补偿任何位移。这有助于维持结构的稳定性，特别是在强风或地震条件下。

总而言之，IFOG 是一种精度极高且测量准确度极佳的旋转传感器，应用范围广泛。它们不受电磁干扰影响，抗振动能力较强，使用寿命长且维护需求低，同时体积小、重量轻。这使得它们非常适合应用于飞机、船舶和地面车辆的导航、制导及控制系统。此外，它们工业和机器人技术领域也具有重要用途。
