什么是激光光学元件?
光学元件 专门用于操控激光的组件光学元件 激光通常具有高意 单色性高意 常呈偏振态,有时还具有高强度。光学元件 的形态和应用极为多样光学元件 难以一概而论,但为了确保其正常工作,几乎总是必须以高精度进行制造。
激光光学元件 它们所服务的应用领域一样丰富光学元件 涵盖范围从光纤通信光学元件 米级望远镜镜片。它们通过几乎所有类型的光—物质相互作用来操控激光束,包括折射、反射、衍射、偏振、光谱选择性过程、非线性效应,甚至散射。
光学元件 制造同样光学元件 多种多样的工艺手段。这些工艺涵盖了从传统的研磨和抛光(包括其自动化和计算机控制的变体)到单点金刚石车削、光刻、各种成型和复制方法、全息技术,以及一系列薄膜镀膜工艺。
然而,光学元件之间存在一些共同点。首先,它们几乎无一例外地需要保持激光束的原始波前质量。这对保留激光光所特有的特性(如空间亮度和相干性)至关重要。光学元件 引入的波前畸变光学元件 系统效率,并影响激光的聚焦能力及光束轮廓的稳定性。这一问题适用于大多数应用领域,无论是材料加工、外科、显微镜、流式细胞术还是电信通信。在制造方面,要最大限度地减少波前畸变,通常需要制造表面形状高度精确光学元件 并使用均匀性极高的材料。
光学元件 还光学元件 将散射降至最低,因为散射会降低激光系统 并引入噪声。这会降低从成像到材料加工等各个环节的性能。对于高功率光学元件,将散射降至最低也是避免激光诱导损伤的关键因素。制造光学元件 的第一步,通常光学元件 制备表面粗糙度较低的元件表面。
激光光学元件 几乎总是光学元件 薄膜镀光学元件 布鲁斯特窗口是一个显著的例外。同样,这样做通常是为了提升性能。例如,大多数透射型激光光学元件 抗反射镀膜,以最大限度地提高透光率并减少杂散(鬼影)反射。 薄膜镀层通常比光学元件的基材更耐用,因此镀层也可用于保护光学表面并延长元件的使用寿命。高意 (High-Y)金刚石覆层(DOC)便是这一原理的杰出代表。
鉴于该主题涵盖范围极为广泛,本文仅对光学元件中一些最重要、最主要的类别进行概述。下文将对此进行说明,但此列表绝非详尽无遗。
镜头

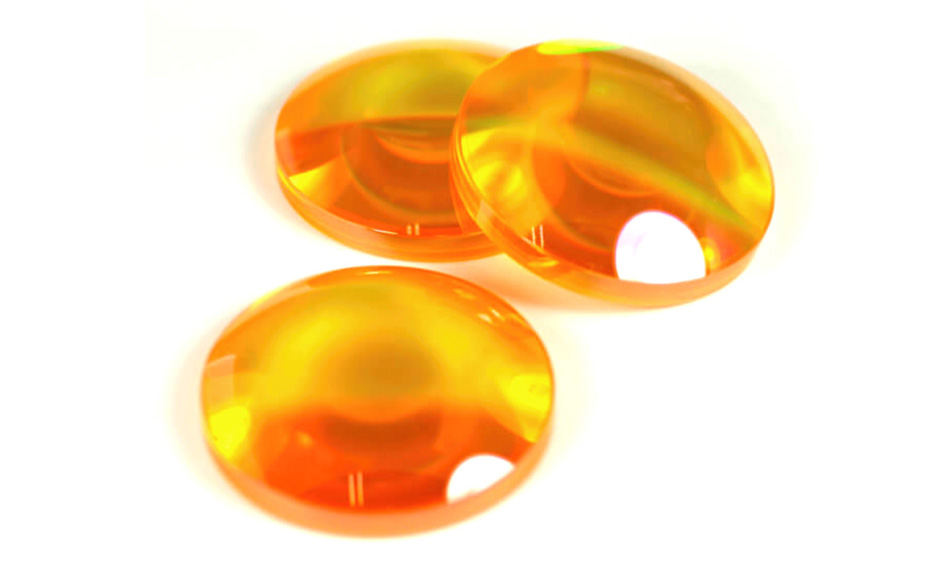

透镜是一种折射透射光学元件 在一维或二维空间内聚束或发散激光。由于它们主要用于单色光,因此色差(即透镜焦距随波长变化的现象)对激光透镜而言通常不是问题。正因如此,单片透镜(即未进行色差校正的透镜)足以胜任许多光学元件 完全沿轴线光学元件 简单任务。 例如光束扩展望远镜以及聚焦和准直透镜。事实上,具有非球面形状的单片聚焦透镜,其轴上性能可基本达到衍射 (理论上可能达到的最佳性能)。
然而,在至少另外两种情况下,必然需要采用更复杂的多片式透镜系统。第一种情况是低光圈值系统(光圈值 = 透镜系统焦距/光圈)。特别是在f/3以下,大多数单片球面透镜 的性能球面透镜 显著球面透镜 衍射 。为解决这一问题,通常采用多片式球面聚焦透镜以及非球面透镜。
多元件系统的第二个应用是那些并非完全沿轴工作,而是必须覆盖特定视场的应用。F F-θ 扫描透镜就是一个例子。它需要多个元件来构建一个光学系统,该系统能够在一定角度范围内聚焦于一个平面(而非曲面),并且在视场边缘也能获得良好的聚焦光斑尺寸。
镜子

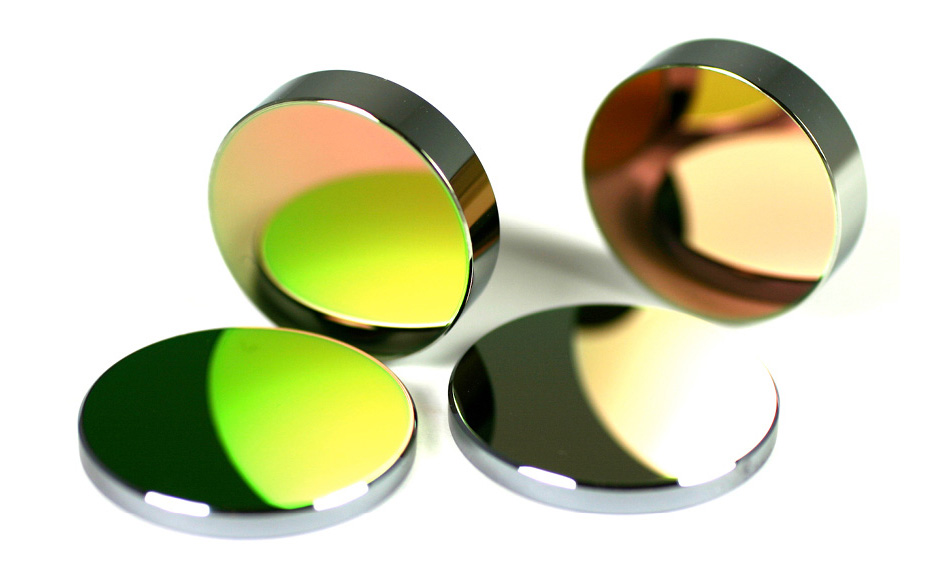

金属镀膜镜,特别是硅、铜、铝和金等金属镀膜镜,常用于反射可见光和红外激光束。 CO₂ 激光器 对于输出波长约为 10 µm 的透镜,通常使用金属基板制作反射镜,并直接使用裸露的抛光金属表面作为反射镜。金属的优势在于……金属镀膜镜 通常成本较低。
当需要更高的反射率、以实现更高的激光损伤阈值 或者需要精确控制偏振时,会采用薄膜涂层。最简单的激光线薄膜反射器通常是由折射率 交替堆叠而成的,每层厚度均为激光波长四分之一波长。通过堆叠多层此类材料,通常可轻松实现超过99.9%的反射率。
然而,此类镀膜的镜片属于相对窄带型。这意味着它只能用于激光波长 设计所针对的精确激光波长 ,而无法用于其他波长。 此外,所有薄膜镜面镀层的峰值反射率都会随入射角发生偏移。因此,设计用于0°入射角的激光线镜无法在45°时使用,反之亦然。虽然可以设计出宽带全介质(薄膜)镜,使其在更宽的波长和入射角范围内适用,但此类镜片的峰值反射率会略有降低。
分束器
分束器 光学元件 反射部分入射激光能量,并透过其余部分。这种效应可能高度依赖于偏振状态。有时这是一种缺点,但在其他情况下,人们会专门利用这一特性来分离或组合正交偏振光。
分光器也可能具有波长依赖性。在这种情况下,它可用于分离两束波长不同的同轴激光束。例如,二色性分光器会反射Nd:YAG激光器的基频波长(1064 nm),并透射其二次谐波(532 nm)。

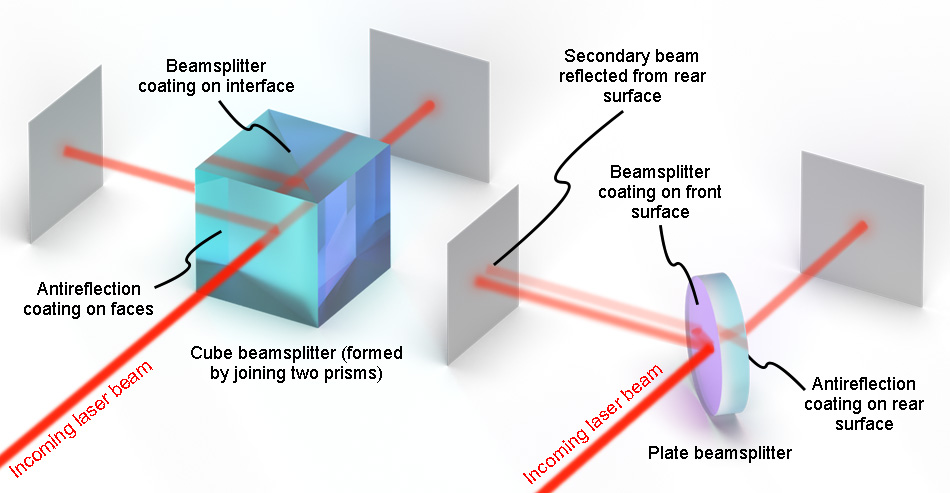

最常见的格式分束器 分光镜分为立方体型和板型两种。立方体型分光镜由两个直角棱镜沿斜边连接而成,形成一个立方体。分光镜镀膜位于其中一个棱镜的斜边上,其余四个面通常镀有增透膜。
立方体和板状分束器 它们功能相同,但构造截然不同。这赋予了它们不同的特性,从而在各种应用中各有优劣。
板式分光片是一种平面平行(或通常略呈楔形)的板状结构。分光片涂层通常位于第一表面,而第二表面则具有抗反射涂层。
立方体型和板型分束器 每种类型都有其独特的特性,这导致它们在各种应用中各有优缺点。例如,平板型分束器 它们通常更紧凑、更轻便,而且生产成本也更低。但是,当入射角不是0°时,它们会产生一个偏离主反射光束的次级反射。它们还会使透射光束发生偏移,这会使系统设计更加复杂,对准也更加困难。
立方体分束器 消除不必要的二次反射和透射光束中的任何偏移。它们通常在更宽的入射角范围内也能更好地工作。此外,制作立方体也更容易。分束器 采用对偏振不太敏感且可在更宽波长范围内工作的涂层。但立方体分束器 可能耐用性较差,对温度变化更敏感。
偏振元件
激光器 偏振光,目前已有大量不同的光学元件装置,专门用于操控、分析或利用这种偏振特性。概念上最简单的光学元件是线性偏振器。它仅允许偏振方向与特定方向一致的光通过,并阻挡任何其他偏振方向的光。线性偏振器 实现多种功能。若将其置于激光束 并旋转激光束 便会充当可变衰减器——相当于激光器的调光开关!
光学元件 激光束 偏振状态的最光学元件 激光束 四分之一波片。它们光学元件 将线性偏振光转换为圆偏振光,反之亦然。半波片则会旋转输入线性偏振光的偏振方向。随着半波片本身的物理旋转,这种旋转角度可在0°至90°之间平滑变化。
偏振旋转器和线性偏振器(或偏振分束器)可以组合成法拉第隔离器。它们是光的“单向阀”。这些装置对于防止反射光重新进入激光器尤为有用,因为反射光重新进入激光器可能会造成损坏或导致运行不稳定。法拉第隔离器在高功率激光器中非常常见。工业 激光系统。

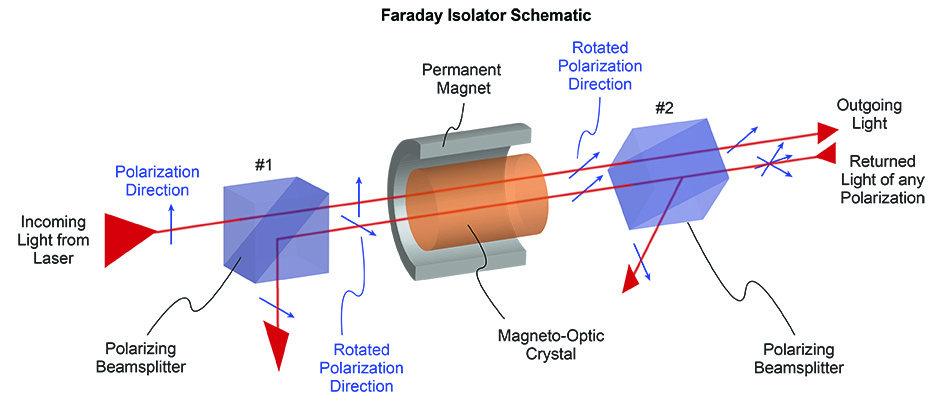

法拉第隔离器结合了偏振分束器 磁活性晶体(可将光的偏振面旋转45°),从而形成一种仅允许激光束 通过的器件。
一种更复杂的基于偏振的激光光学元件是电光调制器(EOM)。 法拉第隔离器类似,它利用晶体来旋转透射光的偏振面。但在此情况下,该效应是由施加的电场而非磁场控制的。这被称为波克尔斯效应。
要制作一个强度调制器,需将电光晶体与一个线性偏振器配对使用。当输入激光束 的偏振面与线性偏振器 激光束 ,光束即可通过。 当调节施加的电压,使晶体将光束的偏振方向相对于线性偏振器旋转90°时,光束即被阻挡。通过改变电压,可以调制透射激光束 的激光束 ,通常调制速率可达数兆赫兹。
高能激光(HEL)光学元件
虽然对于“高能光学元件的具体定义尚无明确界定,但本质上,这些元件是用于配合峰值能量或通量值激光器 使用的。具体而言,这意味着其功率水平足以损坏大多数采用传统工艺光学元件 或者至少会显著缩短其使用寿命。
激光诱导损伤的机制多种多样,其具体表现取决于多个因素,包括激光波长、脉冲能量、峰值功率、脉冲形状等。但大多数损伤通常是通过以下途径产生的:由体吸收引起的加热、由激光脉冲的高电场诱导的介电击穿,或是由多光子吸收引起的雪崩击穿。
光学元件 与前文所述光学元件 (透镜、反射镜、偏振片等)。但为了在运行过程中最大限度地减少各种损伤机制,必须对这些元件的材料、抛光和镀膜进行极其严格的控制。
这通常从材料选择开始。具体来说,就是选择那些本身具有较高激光诱导损伤阈值 LIDT)且在工作波长下吸收率较低的基板材料。当然,这些材料本身必须具备高纯度和高品质。随后,后续加工的每一步(成型、镀膜,甚至封装)都必须经过仔细监控和控制,以最大限度地减少污染。HEL光学元件 通常光学元件 洁净室环境中光学元件 。
表面粗糙度通常会影响LIDT,因此在HEL制造过程中常采用专门的抛光技术。所使用的抛光磨料甚至可能经过专门挑选,以最大限度地减少污染及由此造成的损伤。
为光学元件 制备薄膜涂光学元件 独立的学科。同样,所用材料及其纯度至关重要。此外,涂层设计可针对性地进行优化,以提高导热率 散热性能。同时,涂层设计还可用于抑制非线性光学效应,例如谐波生成或自聚焦现象,这些效应在高能量水平下更为显著。
Ultrafast 光学元件
用于ultrafast 激光器 脉冲持续时间在飞秒或皮秒量级)光学元件 镀膜是另一类独特的组件。这主要有两个原因。
首先ultrafast 激光器 激光器那样单色。这是激光器 基本物理原理激光器 :随着脉冲宽度的缩短,输出光谱带宽(波长范围)会增大。例如,由 高意 Vitara 激光器产生的12飞秒脉冲中心波长为800 nm,但带宽约为100 nm。
ultrafast 光学元件 第二个显著特点光学元件 它们通常具有非常高的峰值功率。这些功率水平可能会导致前文提到的激光诱导损伤问题。
ultrafast 带宽较宽所引发的主要问题并非色差——尽管在可见光光学元件 可能存在色差。真正的问题在于群速度色散(GVD)。
群速度色散 (GVD) 的发生是由于不同波长分量之间的相互作用造成的。 ultrafast 脉冲在介质中传播的速度略有不同。因此,当…… ultrafast 脉冲穿过光学元件或涂层时,波长较短的光波比波长较长的光波稍晚出现。这会增加脉冲长度。

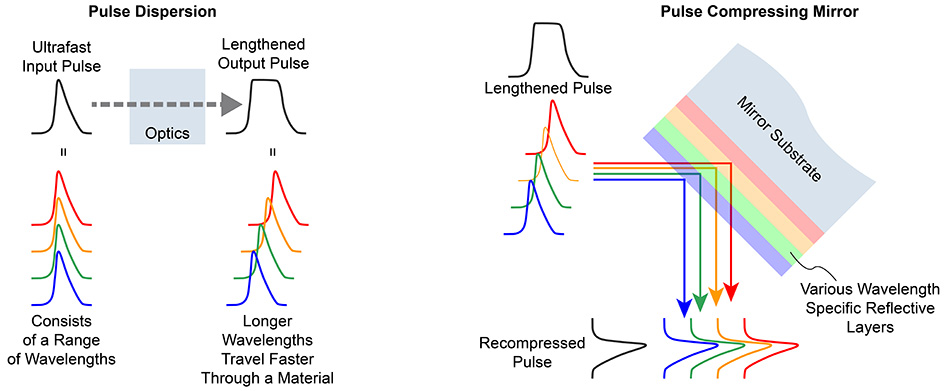

Ultrafast 脉冲并非单色光,而是由一系列波长组成。脉冲越短,光谱范围越宽。当ultrafast 脉冲穿过材料时,色散会导致短波长的光传播速度比长波长的光慢。这会使脉冲在时间上展宽——脉冲宽度增加。脉冲压缩镜使波长较快的光能够更深入地穿透涂层,从而逆转这种效应。
脉冲长度的增加会带来一些问题,具体取决于用途。例如,它会降低时间分辨等应用中的时间分辨率。光谱学它还会降低脉冲峰值功率,这会影响任何依赖非线性现象的应用,例如多光子成像或CARS。光谱学。
色散镜光学元件 一个重要的类别。它们是经过薄膜镀膜处理的高反射镜,专门用于ultrafast 中的色散效应。
光学元件 在概念上非常简单。它们基本上由多层高反射率镀膜叠加而成,每层镀膜都针对略有不同的波长进行了优化。
现在考虑一种设计:波长较短的反射器位于涂层顶部,而波长较长的反射器则位于堆叠结构的更深处。波长较长的光在被反射前必须在涂层中传播更远的距离,这需要更长的时间,从而使脉冲中“较慢”的成分得以追上它们。这会使先前因穿过另一个色散元件而发生展宽的脉冲重新压缩。
色散镜 有目的地延长脉冲。例如,在脉冲进入放大器之前,可利用色散镜对其进行延长。这可以降低其峰值功率,并减少光学元件 激光通量过高光学元件 损坏放大器光学元件 的风险。 脉冲经过放大后,会通过另一块作用与第一块相反的色散镜重新压缩回其原始的较短脉冲宽度。这被称为调频脉冲放大(CPA)。
本概述仅简要介绍了几种光学元件并对其工作原理及应用原因进行了简要说明。如需了解更多信息,请浏览高意 丰富多样的 光学元件产品系列。
