激光器 如今的屏幕激光器 如此轻薄激光器 ？因为任何还记得第一代电视机的人都会深有感触：显示技术已经从那些笨重的显像管发展到了今天这般高度。
最早的平板电视和显示器均采用显示 LCD）技术。与传统的显像管电视leap ，这项技术代表了一次巨大的leap 。
但液晶显示器（LCD）的内部结构实际上相当复杂。液晶面板本身并不发光，因此需要背光模组，再加上偏光片和一层彩色滤光片 形成红、绿、蓝三色像素。所有这些因素都限制了这类设备的微型化能力，尤其是使其更具柔韧性的能力。
阅读本系列中关于显示器制造激光器 其他博文 |
|||
别慌，这是有机食品
为了制造出更薄、更柔韧的显示，制造商们开发了有机发光二极管（OLED）技术。 AMOLED 显示屏中的每个像素都包含三个发光单元（红、绿、蓝），因此无需背光。正因如此，AMOLED 显示屏的厚度仅需几分之一毫米。而且这还是包括了用于实现触摸屏功能和增强对比度的其他层在内的总厚度。由于 AMOLED显示 做得如此之薄，甚至可以制成柔性或可折叠的款式。
但制造如此薄显示 对制造商显示 难题。请注意，许多显示 同时在一块约1.5米×1.9米的基板上制造显示 。要加工一块仅几分之一毫米厚、却有如此尺寸的基板，在实际操作中是不切实际的。如此大且薄的基板难以处理。 此外，显示屏基板必须在整个制造过程中保持高度平整，这一点至关重要。同样，对于如此大且极薄的基板而言，要做到这一点非常困难。
制作更薄的秘诀显示

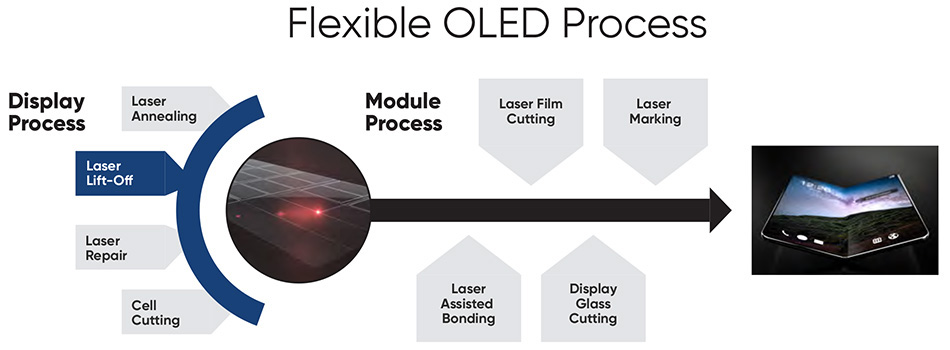

为了解决显示 更厚、显示 。生产的第一步是将一层薄聚合物片粘合到这块母玻璃上。这层聚合物将成为成品显示屏的底层。接下来，在该聚合物基板上沉积硅层，随后准分子 （ELA），接着制作电子电路，最后叠加其他显示层。
在该工艺流程的最后阶段，显示屏将从母玻璃上分离。这便是最终获得超薄显示屏的关键步骤。
当显示 从母玻璃上分离出来时显示 接近完工。此时，大部分成本已包含在其中。因此，在这个阶段报废部件代价高昂。这意味着分离过程必须既精确又轻柔。
有两点必须特别注意。首先，由于显示 精密显示 分离过程不能施加任何显著的机械力或应力。其次，该过程不能使显示屏产生过多热量，否则可能会损坏电子元件。
准分子 激光器 OLED生产步入正轨
目前，主要AMOLED显示屏制造商采用的分离工艺被称为激光剥离（LLO）。要开始LLO工艺，需将整个面板翻转过来，使母玻璃位于顶部。 随后，脉冲能量紫外线（UV）准分子 的光束被塑造成一条细长的线状光束。该线状光束穿过玻璃，精准聚焦于母玻璃与含有显示电路的薄聚合物基板之间的界面处。
光束快速扫描整个母玻璃区域。 紫外线穿透玻璃后，会被母玻璃与聚合物粘合剂以及聚合物本身强烈吸收。这种加热足以使粘合剂瞬间汽化，从而将显示屏从母玻璃上剥离。但关键在于——激光几乎不会穿透聚合物显示基板本身，因此不会在器件内部产生显著热量。显示屏电路在激光光刻工艺中不受影响。

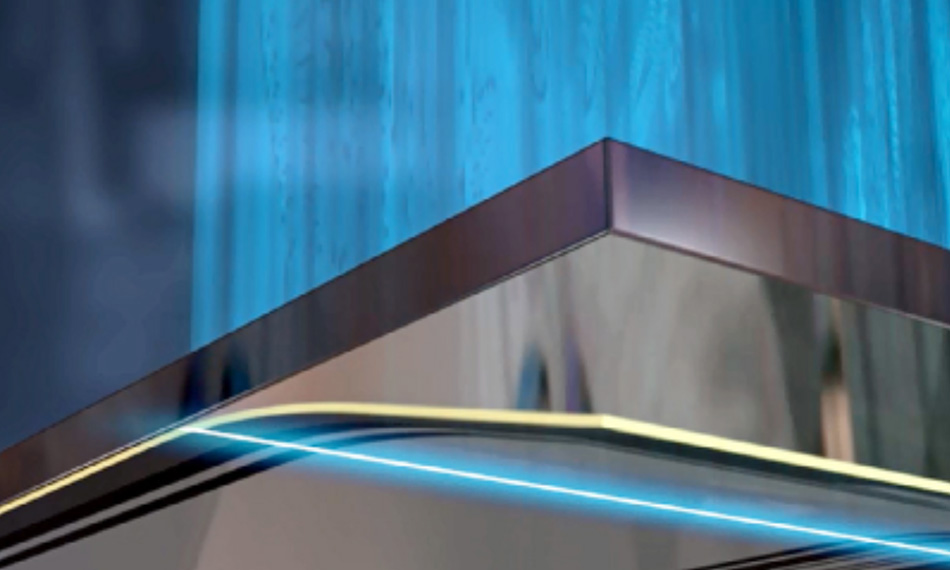

通过快速准分子 束，可将精密的显示电路板从其制造所用的母玻璃基板上轻柔地分离出来。
与ELA一样，准分子 也是LLO的理想光源。这主要有两个原因。 首先，准分子 在紫外光波段产生的脉冲能量 高于任何其他类型的激光器。这种紫外光会被粘合剂强烈吸收，而高功率激光则会促使粘合剂迅速分解。正是这一特性使LLO能够达到显示器生产所需的速度。速度至关重要，因为主要的显示器制造商每天都要生产超过一百万部手机！
此外准分子 激光束 形成细长线状光束。而且，它可以转换为均匀（平顶）的光束轮廓，而非大多数激光器 的高斯强度分布。 与高斯光束相比，平顶光束轮廓提供了更大的工艺窗口。这使得生产线上的LLO（激光熔融玻璃）对激光精确聚焦位置的微小变化、母玻璃尺寸的细微偏差不那么敏感，并且能够容忍母玻璃的轻微翘曲。
全球各大显示器制造商均高意 系统。该系统将高度稳定的准分子 与我们独有的 UVblade 光学系统相结合，从而生成最终的线状光束。我们能够支持 当前的显示尺寸，从单个像素单元到大型基板。此外高意 光学元件 可扩展性，能够满足下一代柔性及显示生产需求。
了解更多关于高意 准分子 紫外激光系统。
