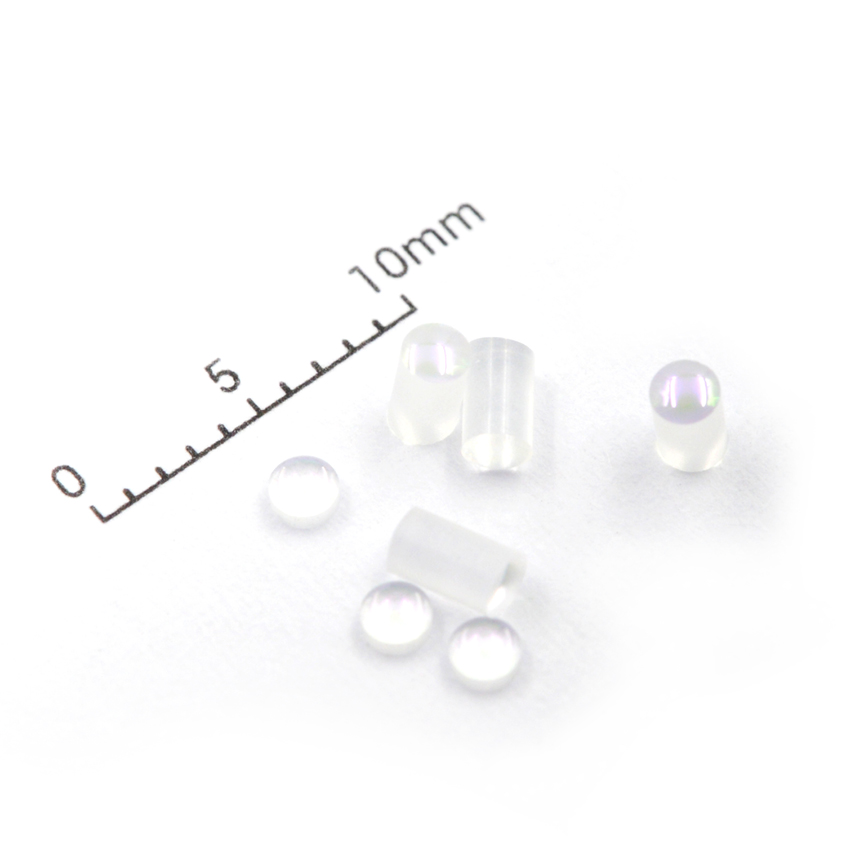

C型透镜和D型透镜
Bauen Sie mit diesen miniaturisierten Optiken faseroptische Komponenten mit geringer Einfügedämpfung – einschließlich Schalter, Isolatoren, Zirkulatoren, DWDMs, Faserverstärker und mehr.
Hierbei handelt es sich um Miniaturoptiken zur Kollimation und Kopplung von Glasfasern oder zur Einkopplung von Licht aus Laser- oder LED-Quellen. Sie verwenden sphärische Oberflächen und bieten geringere Kosten und Einfügeverluste sowie längere Arbeitsabstände als Gradientenindexlinsen (GRIN).
Fähigkeiten von C-Linsen und D-Linsen
Verwenden Sie die untenstehende Tabelle als Leitfaden für die umfangreichen Fertigungsmöglichkeiten, die Coherent für die Herstellung von Präzisions-Mikrooptiken zur Verfügung stehen.
Typische Spezifikationen für C-Linsen und D-Linsen |
|
Linsenmaterial |
BK7, N-SF11, SF11, Silizium und mehr |
Typischer Durchmesser |
1,000 +0,005/-0,001 mm oder 1,800 +0,005/-0,001 mm |
Längentoleranz |
< ± 0,04 mm |
Typischer Keilwinkel |
0°、6°、8°、9° |
Formtreue |
< λ/4 |
Oberflächenqualität (Kratzen/Bohren) |
Besser als 20 – 10 |
AR-Beschichtung |
R < 0,15 % bei λc ± 40 nm, λc = 1.310, 1.550 nm |
