离子注入

离子注入代工服务

请高意 ,满足您在离子注入方面的各项需求。无论生产规模大小或应用领域如何,我们都能提供可靠的支持,并助您从容应对需求高峰。

高意 一流的离子注入代工厂高意 满足各类注入需求:从300毫米晶圆的生产量,到较小尺寸晶圆和芯片的研发,以及在化合物半导体衬底上的加热注入。

核心能力

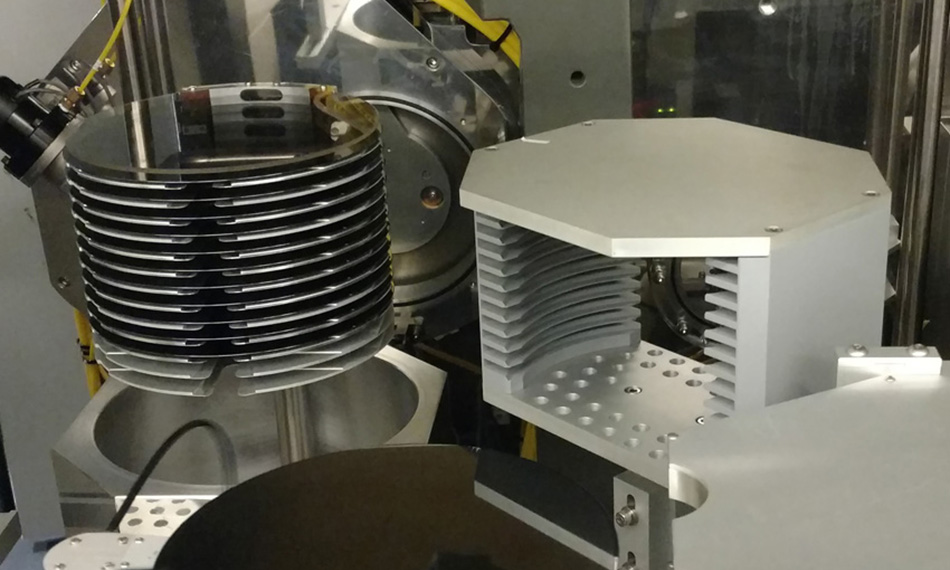

无与伦比的体验

凭借其在业内经验丰富的应用团队高意 提供最快捷、最具成本效益的离子注入高意 ,以助力客户取得成功:

  • 硅及化合物半导体衬底
  • 加热型和常温型植入物
  • 研究与开发
  • 植入物的建模与工艺调整
  • 小型晶圆尺寸

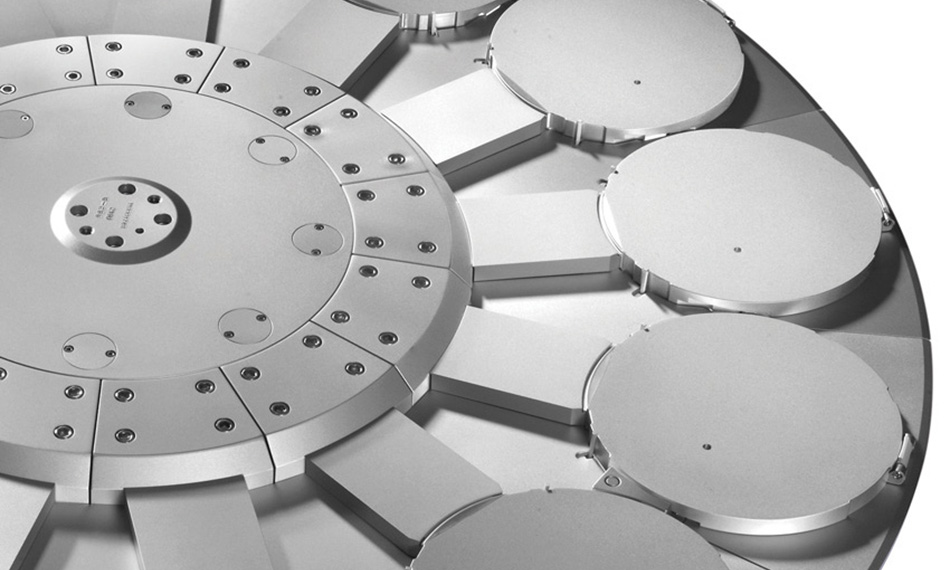

值得信赖的合作伙伴

选择高意 您的种植体合作伙伴,您将能够:

  • 从扩张或变化的市场中获益
  • 在发生意外系统故障后恢复离子注入
  • 将离子注入过程中的部分或全部工序外包
  • 48小时内获得支持

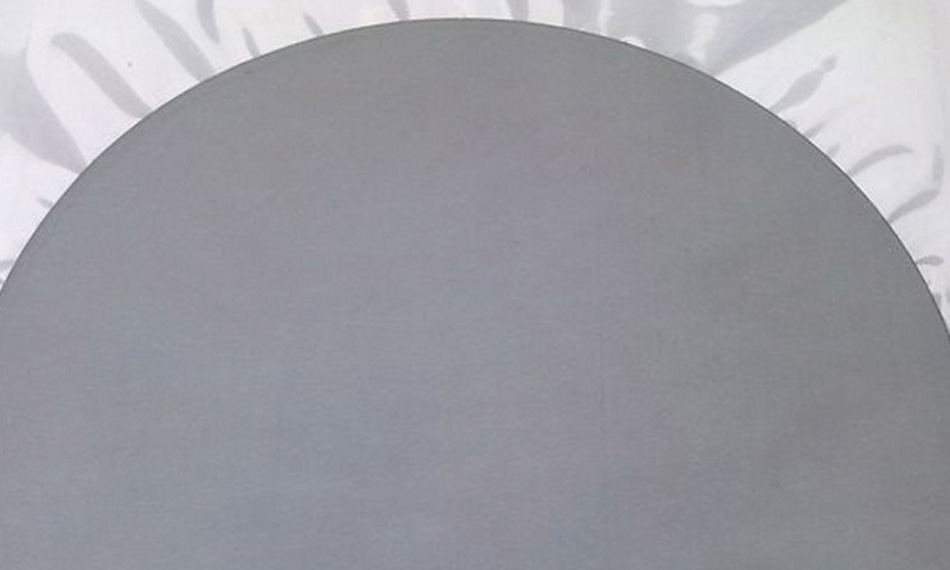

丰富的资料

  • GaAs/InP
  • 碳化硅
  • GaN
  • Diamant
  • LiNbO₃/LiTaO₃
  • 砷化铟
  • ZnSe
  • SiO₂/Si

联系产品专家

必填字段

推荐视频

利用离子注入技术推动光子学的未来发展

从智能手机的面部识别到人工智能驱动的数据中心中的高速数据传输,当今互联世界正以极高的精度运转。这些先进的光子器件是现代传感与通信技术的基础。

本视频展示了离子注入如何提升激光器的性能,实现高聚焦光束、增强的热稳定性以及先进的多结设计。它在激光器隔离、减少串扰以及提高速度和可靠性方面发挥着关键作用。

您还将了解VCSEL与EEL之间的区别,以及为何二者对于最先进的应用都不可或缺。凭借数十年的专业经验和全球代工高意 从仿真到大规模晶圆加工的高意 离子注入服务,助力您更快地开发出更智能的创新产品。

▶️立即了解离子注入技术如何塑造光子学的未来——高意 优化设计。

推荐视频

半导体器件的离子注入

离子注入是一种将离子加速至高速,然后将其注入半导体中的技术。该工艺能够精确控制载流子的浓度和分布,从而以极高的精度调整材料的电学特性。高意 全球最大的离子注入代工厂,提供多种服务以满足客户的需求。
